产品描述

EJX910A高性能多变量变送器采用单晶硅谐振式传感器，可输出测量差压、静压和过程温度以及测算质量流量。支持HART、FOUNDATION现场总线和RS485 Modbus等多种协议。

EJX910A功能特性包括：

质量流量：

支持孔板，喷嘴和文丘里管

HART7协议下还支持均速管和锥形流量计

质量流量精度±1.0％

完全补偿质量流量

质量流量积算仪，精度±1.0％

脉冲/触点输出

TUV SIL 2/3认证

复合传感：

差压精度±0.04％

静压精度±0.1％

外部温度精度±0.9°F

TUV SIL 2/3认证

EJX910A概述

详细规格请参阅“资料下载”选项卡下的一般规格书。

测量类型
变量	质量流量差压（DP）静压（SP）过程温度（来自RTD）
参考精度
质量流量	±1.0％
差压	±0.04％
静压（绝对）	±0.1％
过程温度	±0.9°F
长期稳定性
差压	±0.1％URL/15年
响应时间
差压	L-膜盒：230毫秒 M和H膜盒：200毫秒
静压	所有膜盒：200毫秒
最大压力限制（MWP）
L-膜盒	2,300 psi
M和H膜盒	3,600 psi
过压影响
差压	±0.03％URL
规格一致性
EJX-A系列	±3σ
爆破压力（绝对值）
所有膜盒	10,000 psi

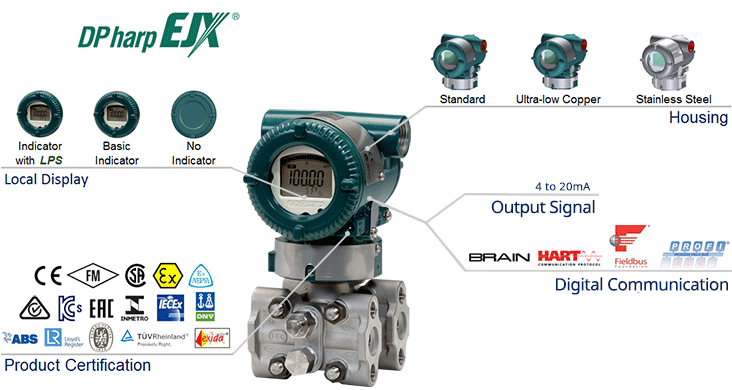

EJX910A通讯协议

HART协议

在1:10流量范围内1.0％的质量流量精度
支持孔板，喷嘴和文丘里管
HART7协议下还支持多孔平均差压皮托管和锥形流量计
同时输出4~20mA信号和脉冲信号
HART协议可选HART 5或HART 7
SIL 2认证标准

FF现场总线协议

在1:10流量范围内1.0％的质量流量精度
支持孔板，喷嘴和文丘里管
提供各种功能块：5 AI、AR、IT、SC以及IS标准
可选PID功能
循环显示多至10个值

Modbus协议

RS485 Modbus协议为流量计算机提供简便的多传感数据传输
为每个测量变量提供过程数据状态：差压，静压和过程温度 - 使得易于实施过程数据诊断
循环显示多达16个变量，包括RTU管理数据
通过多点通信可以连接多至32个变送器
支持32位字符标签和识别码，便于识别变送器

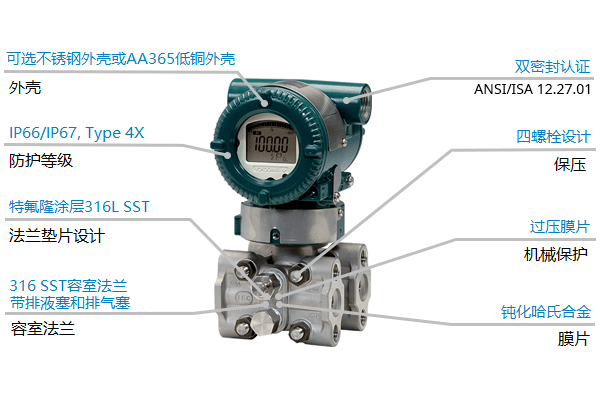

坚固耐用的构造
坚固耐用的构造可以帮助您的工厂减少故障。四螺栓保压设计，DPharp数字传感器，特氟龙涂层316L不锈钢法兰垫圈，ANSI / ISA 12.27.01认证双重密封 - 所有的设计特点都为延长变送器的使用寿命。
注意：NACE MR0175 / MR0103标准请参阅各型号的一般规格书。
过压保护
不仅DPharp传感器自身的坚固设计可以抵抗过压影响，另外，膜盒内部的机械设计进一步提供过压保护功能，使变送器免受例如不正确阀组操作和意外压力激增等过压事件的影响甚至损坏。
功能性安全
EJX-A系列变送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）标准进行设计，并取得认证，单台符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列变送器，一台即可满足生产应用与安全要求，无需冗余配置。
DPharp数字传感器
DPharp数字传感器，即使在过程压力未发生改变时，仍然不断地输出频率信号。所以如果传感器发生故障，变送器能够第一时间检测出，不会出现将传感器故障误认为是过程压力未变的情况。
Back-Check自检系统
