产品描述
EJX118A隔膜密封式差压变送器采用单晶硅谐振式传感器技术，适用于测量高低温、高真空、高粘度及易结晶介质的流量、液位、密度和压力，将差压转换成4～20mA DC电流信号输出，可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。
EJX118A功能特性包括：
精度±0.15％
响应时间200毫秒
Exida和TUV SIL2 / SIL3认证
本地参数设置（LPS）
10段信号曲线表征
主动对毛细管填充液进行密度补偿
提供HART 5/7、HART(1~5V DC)低功耗型、FF现场总线、PROFIBUS PA以及BRAIN等通讯协议。
EJX118A概述
详细规格请参阅“资料下载”选项卡下的一般规格书。
| 测量类型 | |
|---|---|
| 主变量 | 差压 |
| 辅助变量 | 静压 |
| 参考精度 | |
| 主变量 | ±0.15％ |
| 辅助变量 | ±0.2％ |
| 响应时间 | |
| 主变量 | 200毫秒 |
| 辅助变量 | 360毫秒 |
| 量程比 | |
| 主变量 | 50:1 |

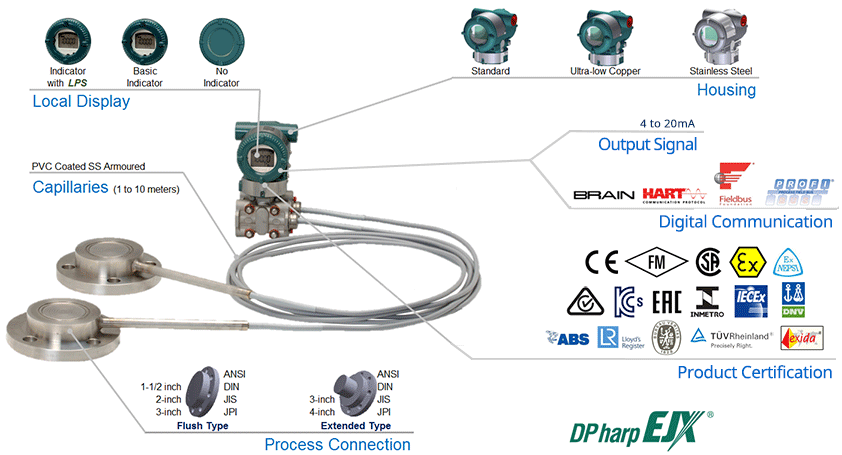

EJX118A过程连接
| 过程连接类型 | 尺寸 | 凸出长度 | 法兰标准 | ||
|---|---|---|---|---|---|
| 高压侧 | 低压侧 | ||||
 | 平法兰 | 平法兰 | 3英寸 2英寸 1-½英寸 | N / A | JIS 10K，20K，30K |
| ANSI 100＃，300＃，600＃ | |||||
| JPI Class 150,300,600 | |||||
| DIN PN10 / 16,25 / 40,64 | |||||
 | 凸法兰 | 凸法兰 | 4英寸 3英寸 | 2英寸 4英寸 6英寸 | JIS 10K，20K |
| ANSI 150＃，300＃ | |||||
| JPI Class 150,300 | |||||
| DIN PN10 / 16,25 / 40 | |||||
| 组合 | |||||
 | 凸法兰 | 平法兰 | 低压侧： 3英寸 高压侧： 4英寸 | 低压侧： N / A 高压侧： 2英寸 4英寸 6英寸 | JIS 10K，20K |
| ANSI 150＃，300＃ | |||||
| JPI Class 150,300 | |||||
| DIN PN10 / 16,25 / 40 | |||||

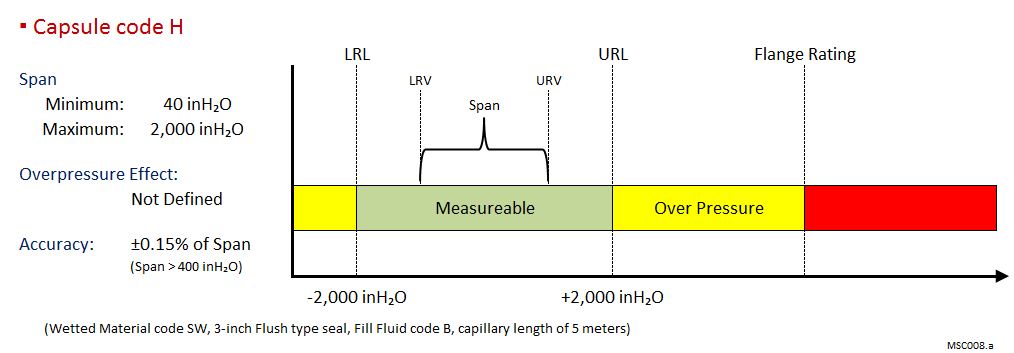

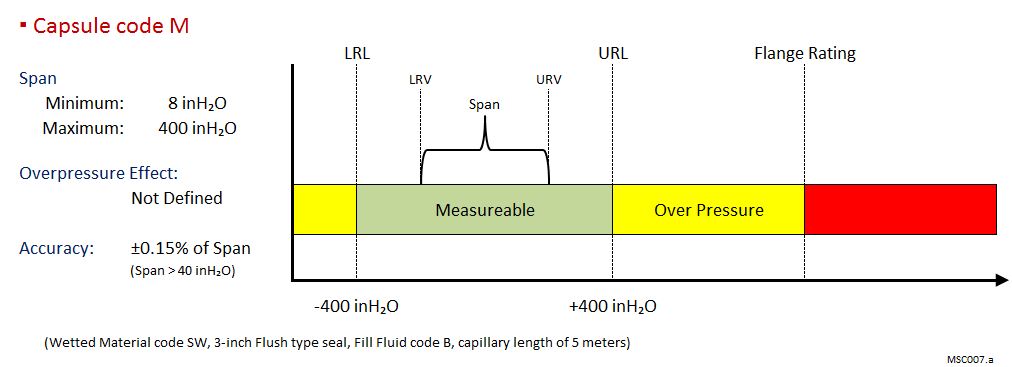

EJX118A膜盒
坚固耐用的构造
坚固耐用的构造可以帮助您的工厂减少故障。四螺栓保压设计，DPharp数字传感器，特氟龙涂层316L不锈钢法兰垫圈，ANSI / ISA 12.27.01认证双重密封 - 所有的设计特点都为延长变送器的使用寿命。
注意：NACE MR0175 / MR0103标准请参阅各型号的一般规格书。
过压保护
不仅DPharp传感器自身的坚固设计可以抵抗过压影响，另外，膜盒内部的机械设计进一步提供过压保护功能，使变送器免受例如不正确阀组操作和意外压力激增等过压事件的影响甚至损坏。
功能性安全
EJX-A系列变送器均按照IEC61508：2010 （1~7部分)和IEC61511：2004（1~3部分）标准进行设计，并取得认证，单台符合SIL2安全要求，冗余使用符合SIL3安全要求。使用EJX-A系列变送器，一台即可满足生产应用与安全要求，无需冗余配置。
DPharp数字传感器
DPharp数字传感器，即使在过程压力未发生改变时，仍然不断地输出频率信号。所以如果传感器发生故障，变送器能够第一时间检测出，不会出现将传感器故障误认为是过程压力未变的情况。
Back-Check自检系统
