EJA118E隔膜密封式差压变送器

简要描述：产品描述EJA118E隔膜密封式差压变送器采用单晶硅谐振式传感器技术，适用于测量高低温、高真空、高粘度及易结晶介质的流量、液位、密度和压力，将差压转换成4～20mA DC电流信号输出，可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。EJA118E功能特性包括：精度±0.2％响应时间200毫秒TUV和E...

更新时间：2023-03-23 10:48:56
访问量：484

产品咨询联系我们

产品展示

/ Products Classification 点击展开+

详细介绍

产品描述

EJA118E隔膜密封式差压变送器采用单晶硅谐振式传感器技术，适用于测量高低温、高真空、高粘度及易结晶介质的流量、液位、密度和压力，将差压转换成4～20mA DC电流信号输出，可测量、显示或远程监控静压，具有快速响应、远程设定、自诊断等功能。

EJA118E功能特性包括：

精度±0.2％

响应时间200毫秒

TUV和Exida SIL2 / SIL3认证

本地参数设置（LPS）

10段信号曲线表征

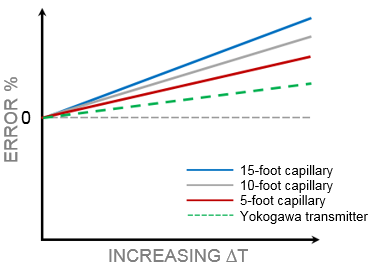

主动对毛细管填充液进行密度补偿

提供HART 5/7、HART(1~5V DC)低功耗型、FF现场总线、PROFIBUS PA以及BRAIN等通讯协议。

EJA118E概述

详细规格请参阅“资料下载”选项卡下的一般规格书。

测量类型
主变量	差压（DP）
辅助变量	静压（SP）
参考精度
主变量	±0.2％
辅助变量	±0.5％
响应时间
主变量	200毫秒
辅助变量	500毫秒
量程比
主变量	M-膜盒：40：1 H-膜盒：20：1
规格一致性
EJX-A系列	±3σ

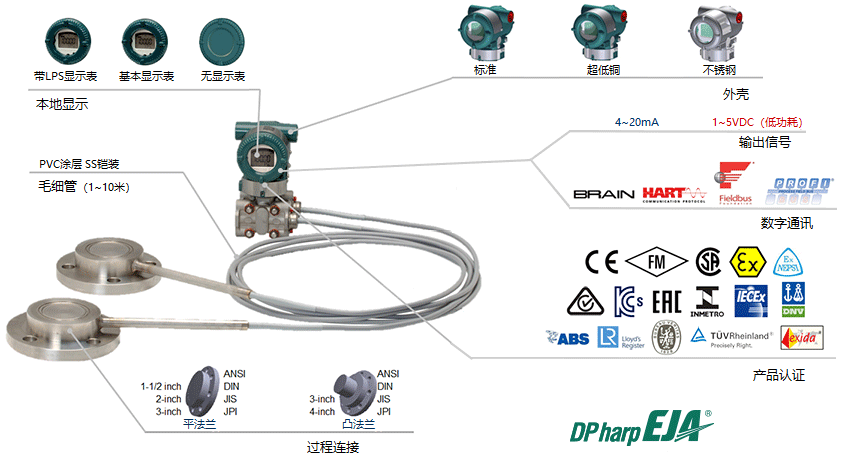

EJA118E过程连接

	高压侧	低压侧	尺寸	凸出长度	法兰标准
	流程连接类型		尺寸	凸出长度	法兰标准
	平法兰	平法兰	3英寸 2英寸 1-½英寸	N / A	JIS 10K，20K，30K
					ANSI 100＃，300＃，600＃
					JPI Class 150,300,600
					DIN PN10 / 16,25 / 40,64
	凸法兰	凸法兰	4英寸 3英寸	2英寸 4英寸 6英寸	JIS 10K，20K
					ANSI 150＃，300＃
					JPI Class 150,300
					DIN PN10 / 16,25 / 40
组合
	凸法兰	平法兰	低压侧： 3英寸高压侧： 4英寸	低压侧： N / A 高压侧： 2英寸 4英寸 6英寸	JIS 10K，20K
					ANSI 150＃，300＃
					JPI Class 150,300
					DIN PN10 / 16,25 / 40

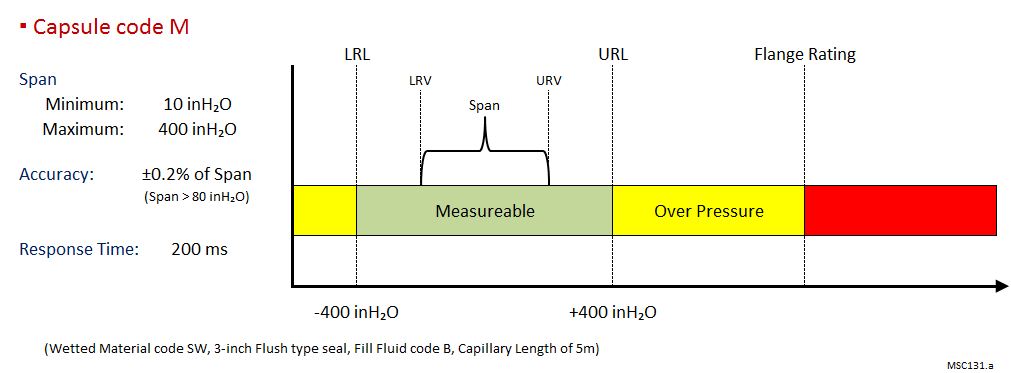

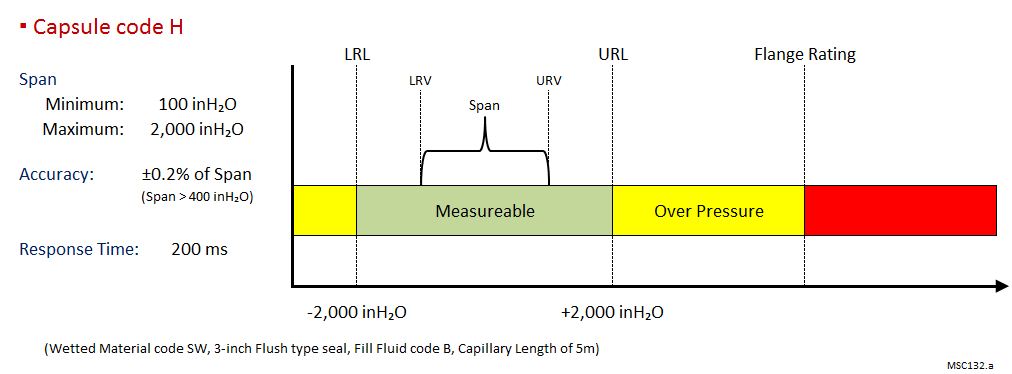

EJA118E膜盒

数字传感

DPharp数字传感器直接输出数字信号，不需要对模拟信号进行数字转换，可减少误差，提供准确、可靠和稳定的测量性能。

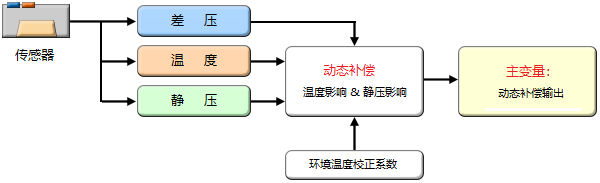

动态补偿与更高精度

DPharp数字传感器拥有同时测量差压/静压/温度的能力，基于实时数据对测量值进行动态补偿，免除温度变化和静压变化的影响，达到更高的精确性。

信号曲线表征

EJA-E系列变送器具备的10段信号曲线表征功能，适用于补偿非线性应用的4～20mA模拟输出信号。可用于例如罐体测量和流量测量等，输入压力与输出信号对应关系明确的所有应用，使测量更加灵活便捷。

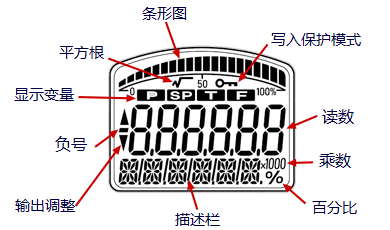

内置显示表

EJA-E系列变送器的内置显示表可显示所有测量数据，以及警报代码和条形图等，还可以根据您的需要进行程序化设置。此外，显示表运行于单独的回路上，独立于输出信号，不会受其影响。

诊断功能

EJA-E系列变送器拥有40项自我诊断功能，其中两项为其独有的特色。一是Back-Check专利技术，通过实时逆向计算以确认和检测计算的正确性。二是DPharp为主动式传感器，即使输入压力未发生变化，传感器也会持续地输出对应信号。当传感器信号中断，变送器能够第一时间检测出传感器发生故障。而被动式传感器在无信号输出时，无法判断是由于压力未产生变化还是传感器发生故障。
