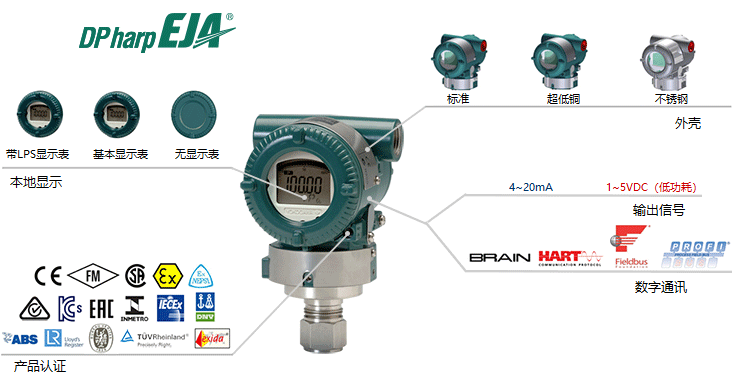

产品描述
EJA510E高性能绝对压力变送器采用单晶硅谐振式传感器技术,适用于测量液体、气体或蒸汽的压力。EJA510E将测量压力转换成4~20mA DC电流信号输出,具有快速响应、远程设定、自诊断等功能。
EJA510E功能特性包括:
精度±0.055%(可选精度±0.04%)
稳定性±0.2%URL/10年
响应时间90毫秒
TUV和Exida SIL2 / SIL3认证
最大工作压力8,700 psi
本地参数设置(LPS)
提供HART 5/7、HART(1~5V DC)低功耗型、FF现场总线、PROFIBUS PA以及BRAIN等通讯协议。
![](/static/upload/image/20230323/1679538968183408.png)
EJA510E概述
详细规格请参阅“资料下载”选项卡下的一般规格书。
测量类型 |
---|
主变量 | 绝对压力 |
---|
参考精度 |
---|
主变量 | ±0.055% ±0.04%(/ HAC规格) |
---|
稳定性 |
---|
主变量 | ±0.2%URL/10年 |
---|
响应时间 |
---|
主变量 | 90毫秒 |
---|
量程比 |
---|
主变量 | A,B和C膜盒:20:1 D膜盒:10:1 |
---|
爆破压力(绝对值) |
---|
EJA510E | A,B和C膜盒:4,350 psi(30 MPa) D膜盒:19,100 psi(132 MPa) |
---|
规格一致性 |
---|
EJX-A系列 | ±3σ |
---|

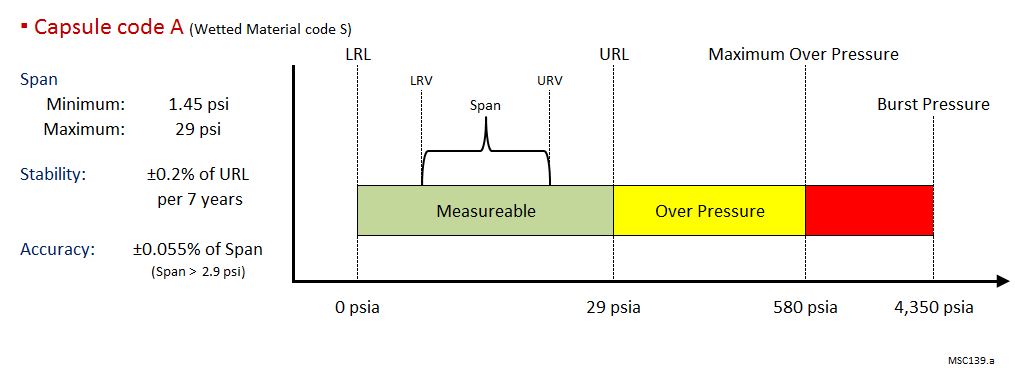

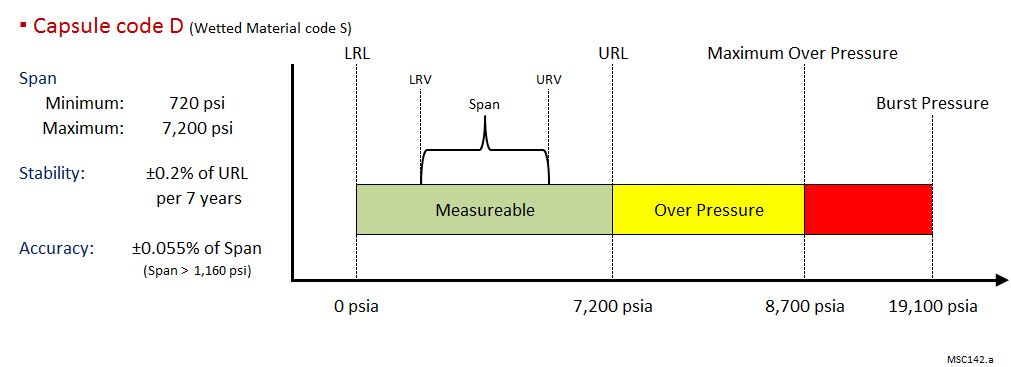

EJA510E膜盒
![MSC139.a](/static/upload/image/20230323/1679538968180902.jpg)
![MSC140.a](/static/upload/image/20230323/1679538969202528.jpg)
![MSC141.a](/static/upload/image/20230323/1679538969166068.jpg)
![MSC142.a](/static/upload/image/20230323/1679538970163360.jpg)

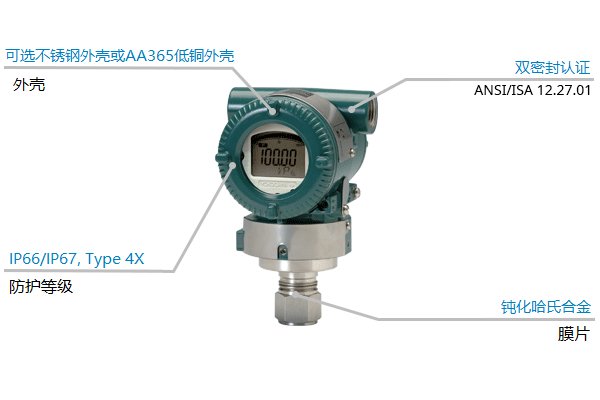

坚固耐用的构造
![](/static/upload/image/20230323/1679538970168408.png)
坚固耐用的构造可以帮助您的工厂减少故障。四螺栓保压设计,DPharp数字传感器,特氟龙涂层316L不锈钢法兰垫圈,ANSI / ISA 12.27.01认证双重密封 - 所有的设计特点都为延长变送器的使用寿命。
注意:NACE MR0175 / MR0103标准请参阅各型号的一般规格书。
过压保护
功能安全
EJA-E系列变送器均按照IEC61508:2010 (1~7部分)和IEC61511:2004(1~3部分)标准进行设计,并取得认证,单台符合SIL2安全要求,冗余使用符合SIL3安全要求。使用EJA/EJX系列变送器,一台即可满足生产应用与安全要求,无需冗余配置。
DPharp数字传感器
DPharp数字传感器,即使在过程压力未发生改变时,仍然不断地输出频率信号。所以如果传感器发生故障,变送器能够第一时间检测出,不会出现将传感器故障误认为是过程压力未变的情况。
Back-Check自检系统
