产品描述

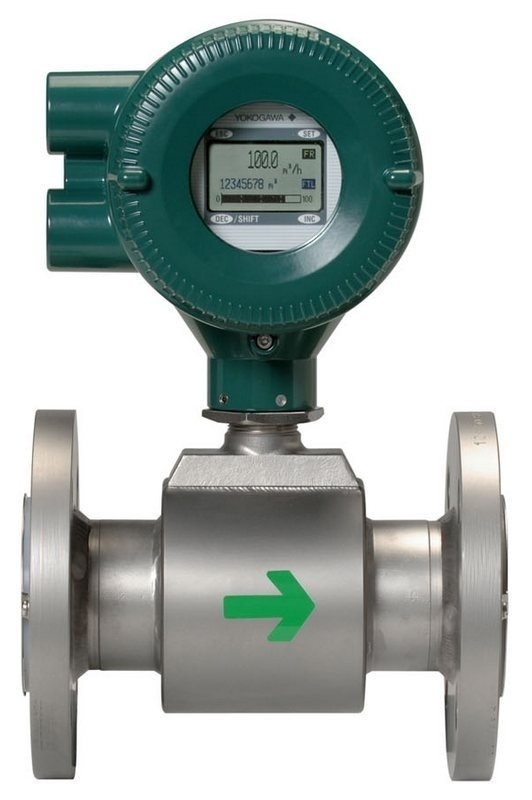

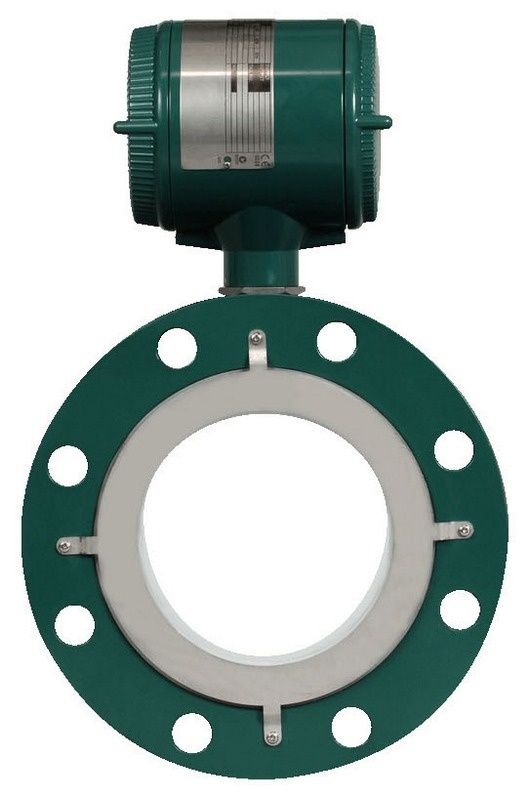

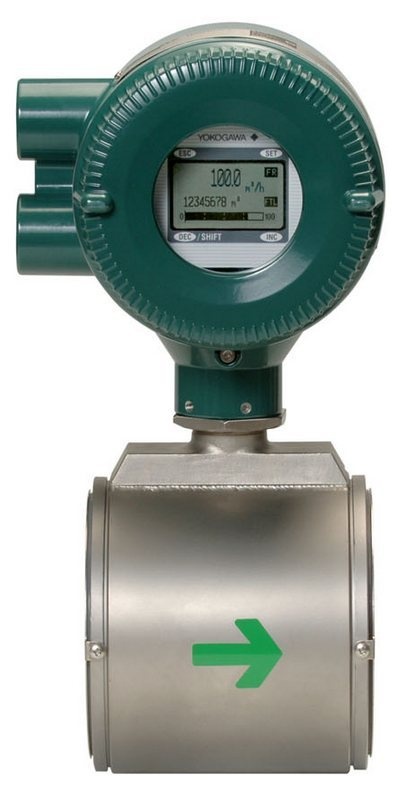

横河ADMAG AXR电磁流量计—概述
ADMAG AXR两线制电磁流量计可安装在无需交流电源的两线系统中,从而*降低初期仪表安装成本。
ADMAG AXR是全球首台采用双频励磁方式的两线制电磁流量计,有效降低流体噪声,稳定性更出色。
和AXF四线制电磁流量计系列一样,ADMAG AXR采用用户友好的功能,如全点阵LCD显示器、电极污染诊断功能以及多语言显示。由于装备电磁开关,无需打开机盖即可进行参数确认、修改等设置。
横河ADMAG AXR电磁流量计—高效
两线制优点:无需额外的AC电源。两线回路供电性能可直接连接DCS I/O卡——真正降低成本。减少用户的资本支出和运营成本。
节能:常规四线制电磁流量计1%~4%的能耗。
二氧化碳年排放量能从约73 kg降至1.4 kg(相对于标准的四线制电磁流量计)。
横河ADMAG AXR电磁流量计—可靠
双频性能:只有横河电机能提供******的先进励磁方式。“双频励磁方式”实现了稳定测量、零点稳定性和快速的响应时间。独有的技术可以在现场进行稳定、可靠的测量。
降噪技术:结合光滑的镜面抛光PFA衬里和特殊表面抛光电极,可以实现流量降噪。超高密度排列的线圈能够产生更强的磁场,从而进一步实现降噪。
横河ADMAG AXR电磁流量计—安全
SIL2:横河电机认为安全不应该是一种选择,而应该是所有现代产品的标准。AXR是***SIL2安全完整性等级(IEC 61508)认证的两线制电磁流量计。标配AXR能够实现SIL2非冗余使用和SIL3冗余使用。
参数操作:AXR具有用于参数设置的电磁开关。用户在危险、潮湿、多尘环境下无需打开机盖便可使用这些功能。
横河ADMAG AXR电磁流量计—用户易使用功能
支持HART 7:除了HART 5,新型ADMAG AXR支持*新的HART协议HART 7,不用转换器即可与HART兼容控制系统连接。当该设备的设置被修改或通过自诊断检测到问题时,HART 7还支持和启用自动报警。
粘污级别诊断功能:电极是电磁流量计*重要的部分之一。只有横河拥有“粘污级别诊断功能”。它诊断电极表面的情况,并以4个级别表示粘污/涂层。用户可以根据各自工况条件更改检测级别(阈值)。它使得预测性维修和降低操作成本成为可能。
报警指示:横河采用全点阵液晶显示器。按用户需要它*多可以显示3行,并且提供多种语言。在单元下有报警器,显示明确的信息以及解决办法。
横河ADMAG AXR电磁流量计—参数
结构 | 一体型流量计 |
励磁方式 | 双频励磁 |
公称管道尺寸 | 一般型: 25(1.0)~200(8.0) |
[单位: mm(英寸)] | 防爆型: 25(1.0)~200(8.0) |
电源电压 | 工作电压范围14.7~42V DC两线系统 |
输出信号 | 电流输出 |
数字输出(可从脉冲、报警或状态输出中选择。) |
电极材料 | 不锈钢-JIS SUS316L(相当于AISI 316L SS/EN 1.4404),相当于哈氏合金C276,钽,铂铱 |
流体温度 | -40~130℃(-40~266℉) [取决于型号] |
环境温度 | -40~55℃(-40~131℉)[取决于型号] |
精度 | 流量的0.5% (说明1) |
[取决于公称管道尺寸和流体条件] |
流体电导率 | 10µS/cm以上 |
[取决于公称管道尺寸和流体条件] |
衬里 | 碳氟化合物PFA(镜面抛光衬里表面)(说明2) |
面间距 | 面间距代码1: | 夹持型: 尺寸80(3.0)~200(8.0) |
[单位: mm(英寸)] |
| 法兰型: 尺寸25(1.0)~200(8.0) |
| 面间距代码2: | 夹持型: 尺寸25(1.0)~200(8.0) |
显示器 | 全点阵LCD |
操作开关 | 4个电磁开关(包括按键开关) |
自诊断 | 电极污染诊断,线圈断线等 |
报警信息 | 显示报警信息和应对措施(英语、德语、法语、意大利语、西班牙语、日语) |
选配件 | 电气连接方向改变,专用垫圈,用于电磁开关操作的磁棒等
|
